豪沃克软件 >> 豪沃克幕墙工程软件XWall-V3.9版本

豪沃克幕墙软件XWall功能介绍

一、 功能全面先进

可以进行所有类型的门窗、幕墙、雨篷、采光顶、百叶等的设计计算,目前已有的计算模块如下:



幕墙部分

明框幕墙

全隐框幕墙

竖隐横明幕墙

横隐竖明幕墙

全玻幕墙

铝单板幕墙

蜂窝铝板幕墙

复合铝板幕墙

不锈钢板幕墙

单体搪瓷幕墙

复合搪瓷幕墙

单元式幕墙(公母型材分别承受各自荷载)

单元体幕墙2(刚度分配原则)

石板幕墙

点支式幕墙

单层索网幕墙

异型索网幕墙

点支索桁架幕墙

门窗部分

普通门窗

采光顶部分

单坡采光顶

双坡采光顶

抛物线采光顶

圆弧采光顶

椭圆采光顶

雨蓬计算

普通悬挑雨蓬

点式悬挑雨蓬

普通拉杆雨蓬

点式拉杆雨蓬

普通拉压杆雨蓬

点式拉压杆雨蓬

变截面悬挑雨蓬

变截面点式悬挑雨蓬

变截面拉杆雨蓬

变截面点式拉杆雨蓬

变截面拉压杆雨蓬

变截面点式拉压杆雨蓬

3维雨篷计算

点式三维雨篷计算

焊缝计算

轴心力作用下角焊缝计算

轴心力作用下角钢与其他构件连接焊缝计算

弯矩、轴力和剪力作用下的角焊缝计算

螺栓连接

轴向力作用下剪力螺栓群计算

弯矩、轴力和剪力作用下的剪力螺栓群计算

轴向力作用下拉力螺栓群计算

弯矩、轴力和剪力作用下的拉力螺栓群计算

剪拉螺栓群计算

热工U值计算

U值有限元分析计算

幕墙门窗体系U值计算

玻璃光学特性分析

板块有限元

各种支撑模式的玻璃板块有限元分析(四边形模型)

各种支撑模式的自定义板块有限元分析(四边形模型)

板壳有限元分析(三边形模型)

陶板分析功能

百叶计算

水平百叶计算

竖向百叶计算

顶部百叶计算

独立计算部分

玻璃有限元分析

中空玻璃结构胶计算

端接构件强度及焊缝计算

各种自定义板材有限元分析

各类铝板强度分析

石材面板强度分析

各类杆件计算

玻璃K值计算

门窗/幕墙节点热工分析

拱形/抛物线/圆弧构件荷载及杆件强度计算

单坡/双坡构件荷载计算

各种类型杆件荷载计算强度分析

稳定系数计算

锚固长度计算

水密性计算

槽式埋件计算

预埋件计算

独立立柱计算

独立横梁计算

独立立梃/横梃/窗扇计算等等

结构有限元分析

完成任意二维结构的有限元分析,包括弯矩图、剪力图、轴力图、挠度图等的绘制输出,应力表格的输出等。



计算方法除了采用国家规范的公式算法以外,还另有有限元方法可供选择。有限元理论先进科学,豪沃克幕墙计算软件XWall成功地将此理论运用到幕墙工程的实践中来,可以在保证安全的前提下大大降低工程的成本。

每个工程的设计计算的数据都可以保存为一个文件,方便日后进行检查修改;或可作为模板,下个工程只需简单修改数据即可完成设计。

线材优化和板材优化的优化方案和优化率在全国范围内属领先地位。

采用面向对象语言VC++设计,开放式设计,后续模块的增加简单,方便。运行速度快!

二、 界面直观简洁

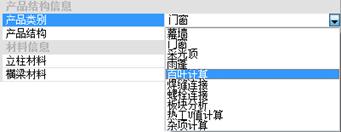

针对幕墙工程的特点,豪沃克幕墙计算软件XWall提供了独特有效的设计界面和设计结构。设计人员可以方便的对整个工程进行全盘掌控,随时可以查看结果,修改设计参数。

【工程控制】---组织和查看整个工程的设计任务。

【属性编辑】---实时更改工程设计的各种参数。

【结果显示】---图文并茂地即时显示计算结果。

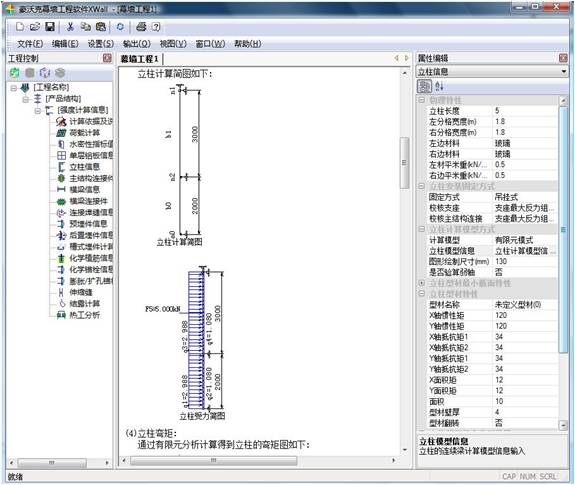

软件界面

三、 计算书美观

豪沃克幕墙计算软件XWall输出的计算书中的上下标和公式书写都完全按照规范来表达,计算公式的书写与规范完全一致,根号、分子分母等都是标准的数学格式。 计算公式后面都标明引用具体规范。

为了更直观的表示计算条件和计算结果,同时为了适应工程投标越来越高的要求,豪沃克幕墙计算软件XWall在计算书中提供了丰富精美的插图,而且用户也可以根据需要自己插入图片。豪沃克幕墙计算软件XWall提供的插图的颜色和图中的文字大小以及绘图大小都可以根据实际要求进行设定,完全可以满足各种投标的苛刻要求。

下面挑选豪沃克幕墙计算软件XWall生成的部分计算书插图:

立柱受力简图立柱弯矩图立柱位移图

门窗有限元计算的荷载分布图:

门窗立梃受力分布图

铝板有限元计算时的加强肋内力图:

加强肋剪力图

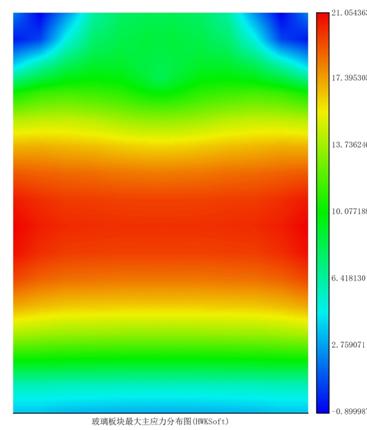

单边支撑对边点支玻璃板块主应力分布图:

单边支撑对边点支玻璃板块最大主应力分布图(HWKSoft)单边支撑对边点支挠度

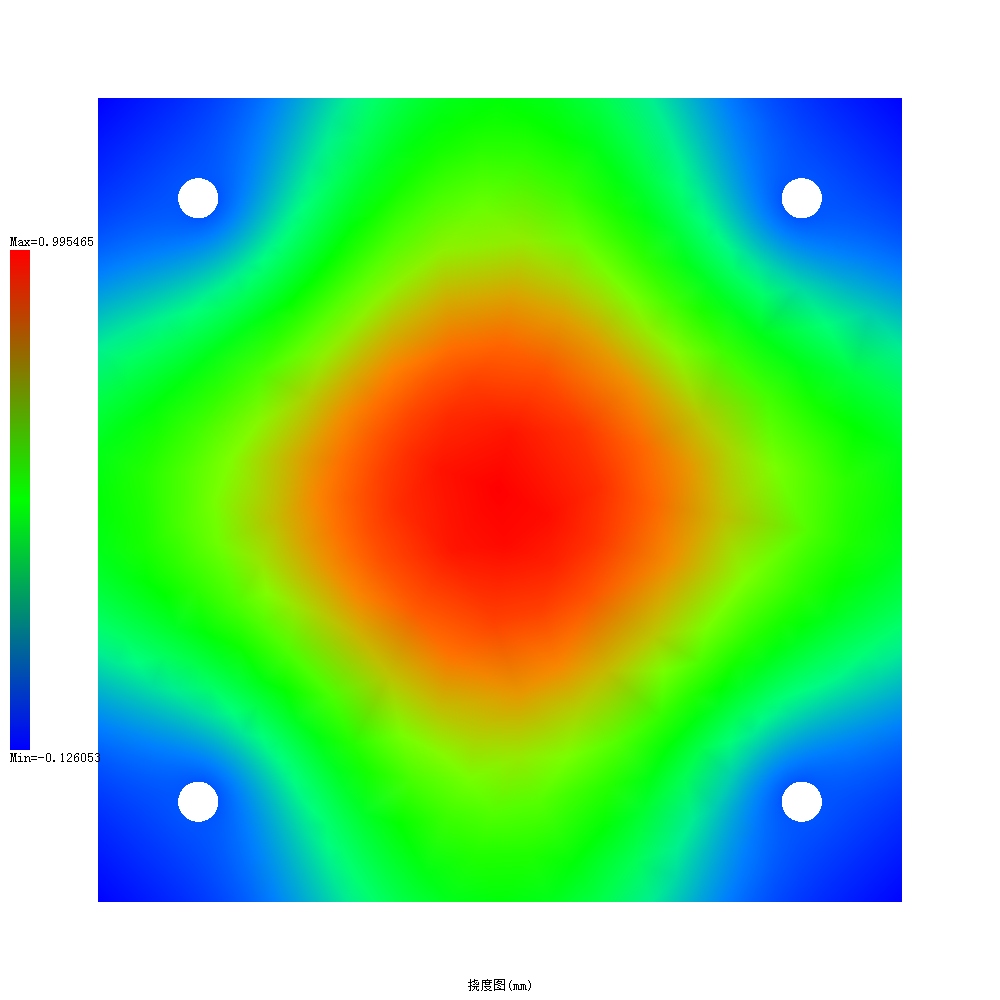

四点支撑挠度

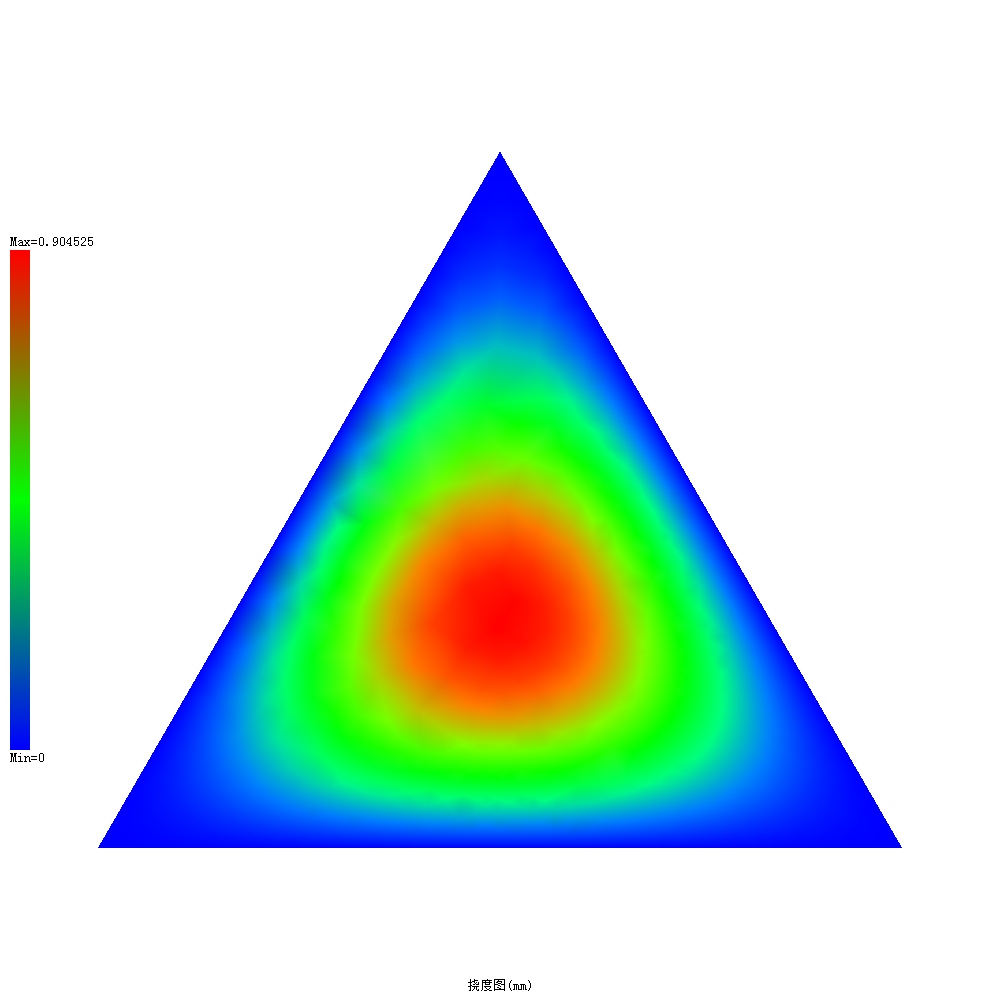

三角形玻璃挠度

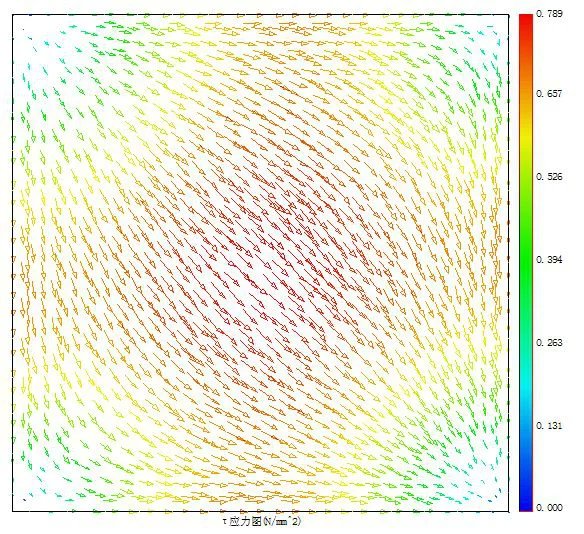

50X50在水平剪力和竖向剪力作用下剪应力流

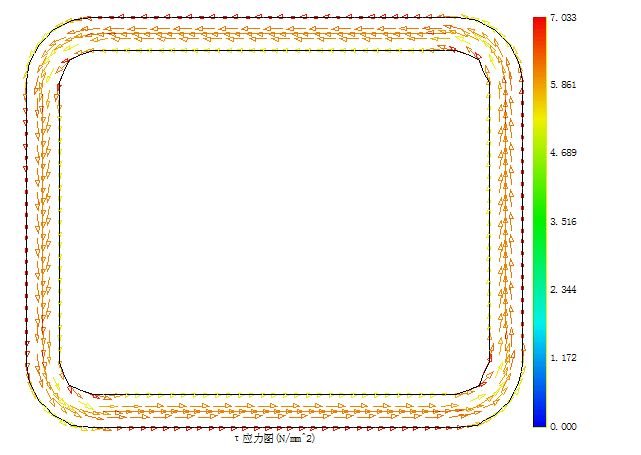

FT120x100x8扭矩作用下的剪力流

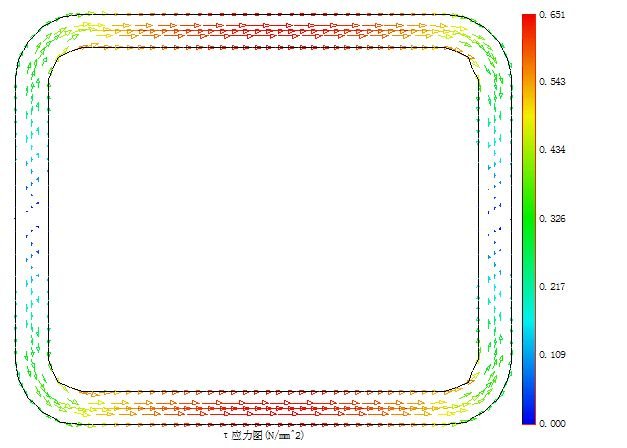

FT120X100X8QH水平剪力流

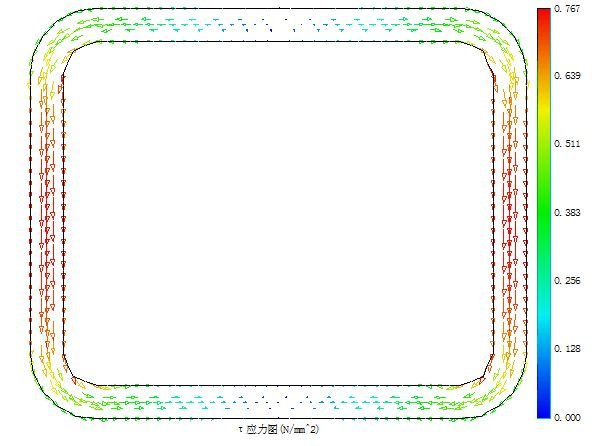

FT120X100X8QV

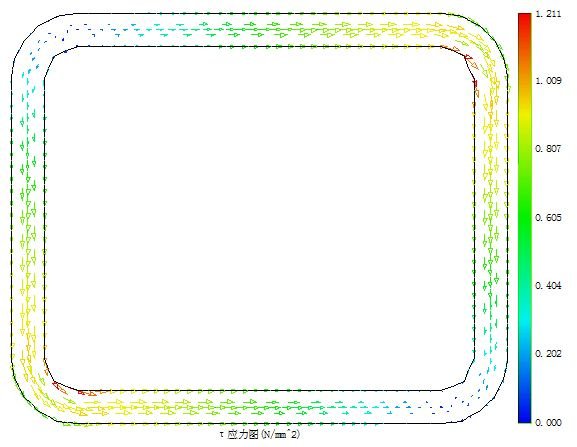

FT120X100X8QHQV

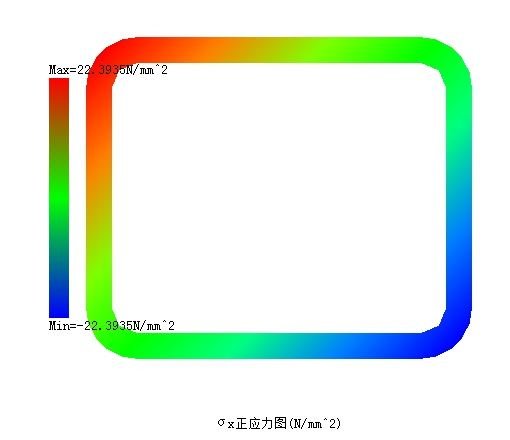

FT120X100X8QHQVClr

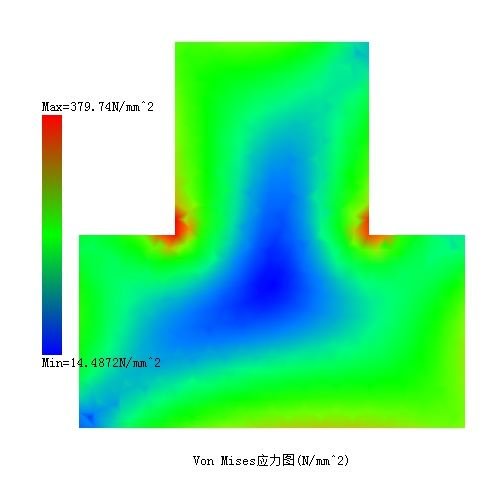

VonMisesShear

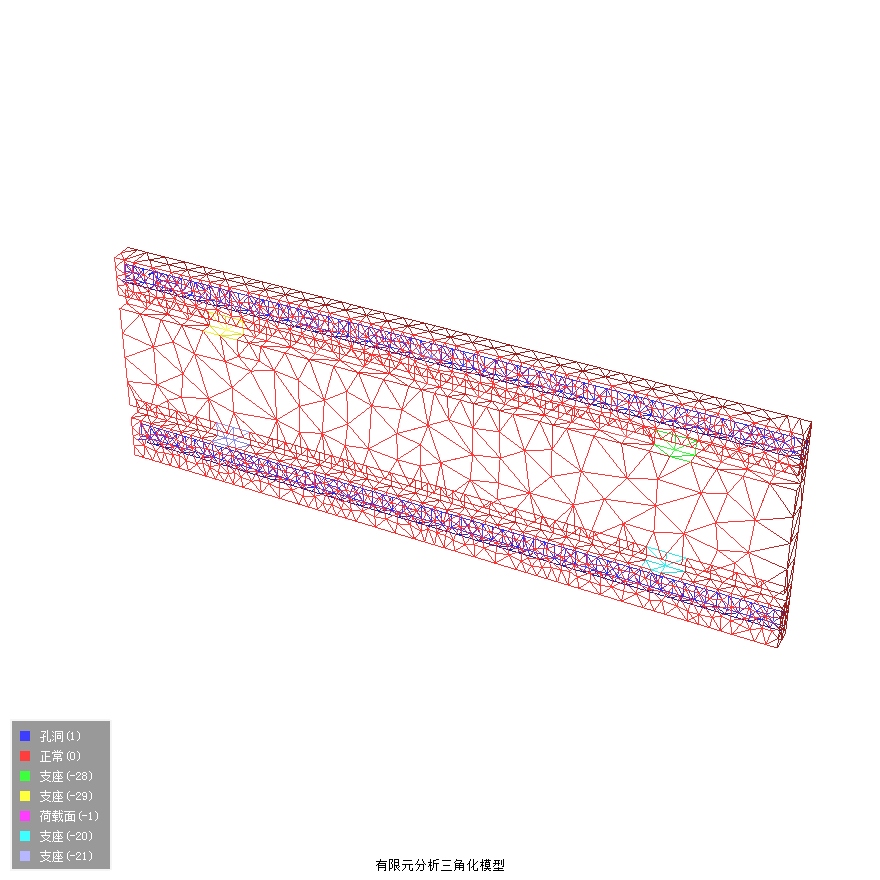

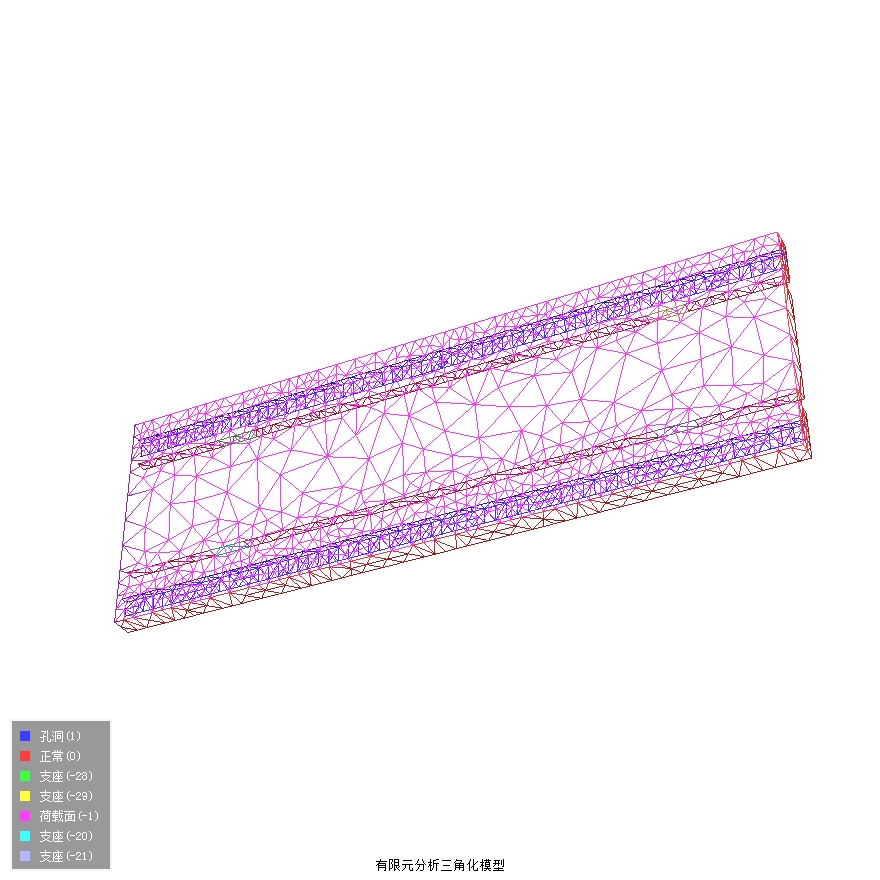

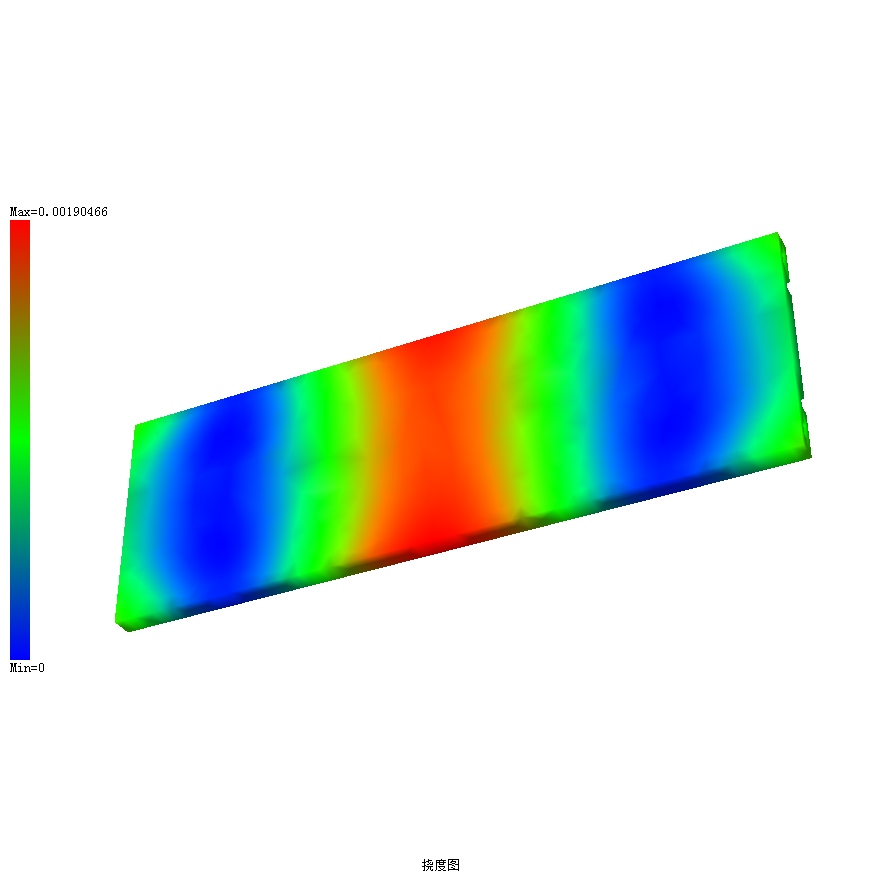

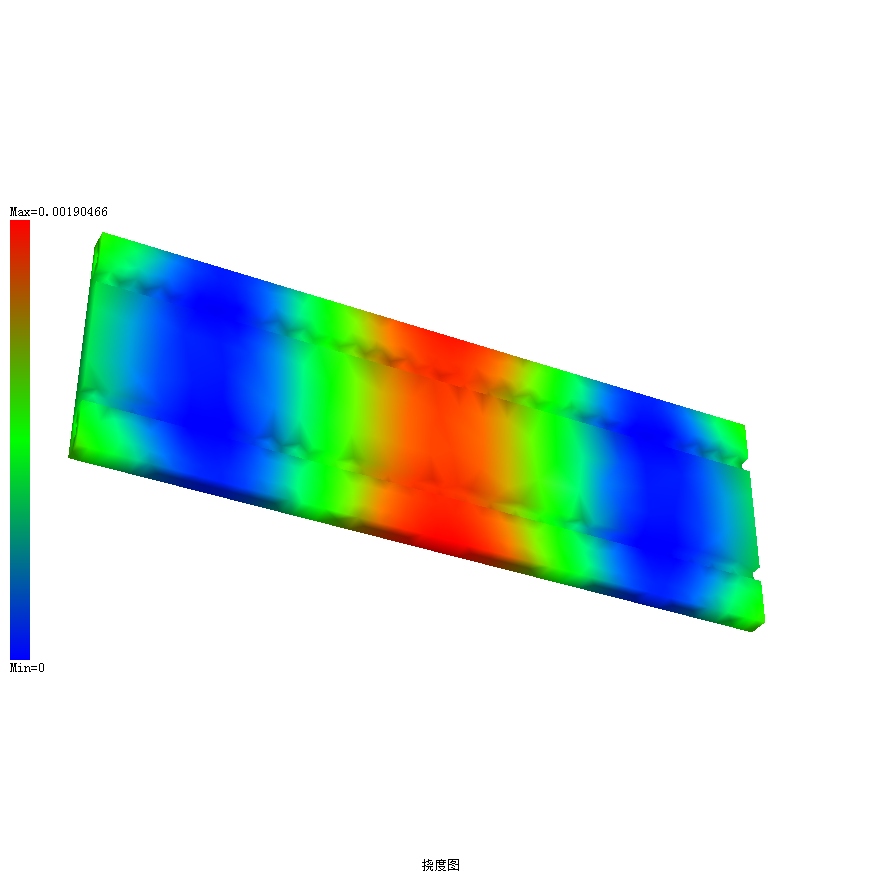

陶板挠度

陶板挠度

陶板挠度

陶板挠度

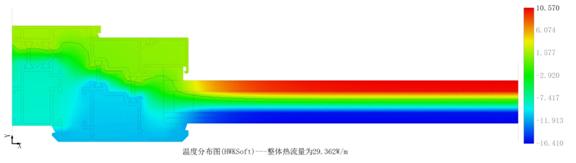

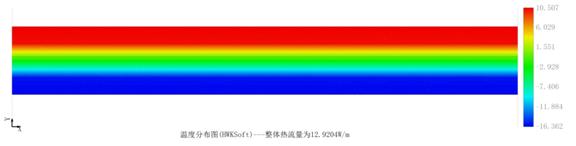

热工分析温度分布图:

温度分布图12

温度分布图

四、 AutoCAD紧密结合

由于我国目前门窗幕墙设计都是以AutoCAD为设计平台,豪沃克幕墙计算软件XWall软件设计时充分考虑了这一情况,与AutoCAD衔接非常紧密顺畅,并且针对门窗幕墙行业提供了很多AutoCAD的二次开发实用工具。具体特点如下:

       支持AutoCAD2000~2014,可以满足各类用户的多种需求。并且随着时间的推移,我们会及时推出可以与最新版本AutoCAD配套使用的幕墙工具包。

自动配置AutoCAD系统,自动装载XWall的文件以及菜单、工具条等。 直接在AutoCAD中进行型材惯性矩、面积、抗弯矩等截面特性的计算,过程简单快捷,结果准确无误。

提供各种门窗幕墙行业工具:型材图库、型材线密度查询、杆件长度统计、板材种类数量统计、板块标注、开启窗数量面积统计、隔热型材惯性矩计算等。

提供多种AutoCAD辅助工具:图层工具、标注工具、文字工具、打印工具、图纸目录绘制以及多种常用符号绘制等。

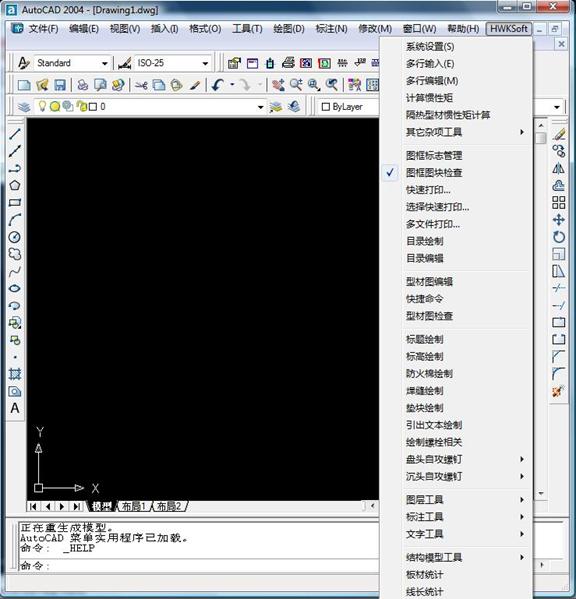

       CAD工具包功能如下图:

豪沃克CAD工具包

五、 功能详述

1.   各种幕墙结构的计算(明框,隐框,横明竖隐,横隐竖明,石材幕墙,铝板幕墙,点式幕墙,全玻幕墙等,提供从荷载、面板、结构胶(隐框结构胶/中空玻璃结构胶)立柱、横梁、立柱连接件、横梁连接件、端接构件及焊缝强度计算、各类埋件(预埋件、槽式埋件、化学锚栓、膨胀锚栓、对穿锚栓)、伸缩缝、水密性计算、结露计算、U值计算等等。

2.   各种门窗的计算。包含门窗荷载、玻璃、水密性、扇框、立梃、横梃、结露、U值计算等条目。立梃和横梃设置采用图形方式,可以自由分格,软件自动根据门窗分格进行计算。立梃和横梃计算提供单一截面和组合截面两种段面形式。

3.   提供方便强大的索网,异型索网以及索桁架分析计算功能。索网、索桁架结构从AutoCAD导入,完全由用户控制,结构方面没有任何限制。以后版本将考虑增加3维索网和空间索桁架分析功能。

4.   提供两种单元体计算模式:独立承受各自荷载的单元体计算模式和组合按照刚度分配荷载计算模式。并提供多项可控参数:立柱重力是否按照刚度分配、横梁重力是否按照刚度分配等。满足不同的计算需要。

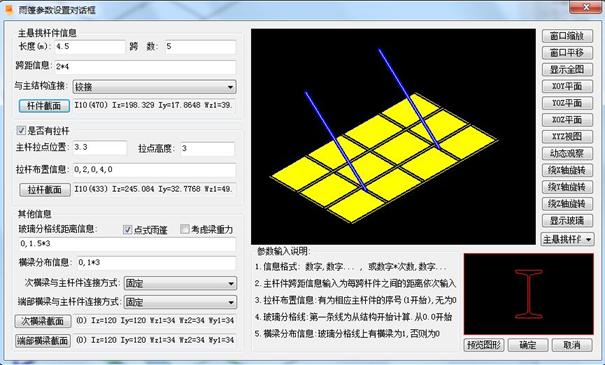

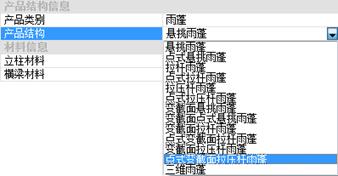

5.   提供完善的雨篷分析功能。目前提供的功能可以实现普通悬挑雨篷、拉杆雨篷、拉压杆雨篷,以及相应的点式雨篷和变截面雨篷,此外还有功能强大的三维雨篷计算功能(可以计算有/无拉杆、间隔拉杆、集中拉杆等模式,可以单独控制拉杆有无、是否拉在同一点、玻璃分格线下是否有横梁、端部横梁连接模式、雨篷端部连接模式等)。

6.   提供多种类型的采光顶计算模式,包括:单坡、双坡、抛物线形、拱形、圆弧形等的和再计算和杆件计算等。

7.   提供各种自定义板材(玻璃、石板、瓷板、陶板等)模型的有限元分析(四边/三边/对边/四点/点边等等支撑模式)并可以定制模型计算任意支撑条件的玻璃应力。提供相应的CAD导入功能,可以实现计算模型和边界条件从CAD导入,提供最大限度的定制灵活性。现阶段实现的包括4边形模型非线性分析和3变形模型线性分析功能,以后逐步完善4变形线性分析以及其他更高精度的模型。

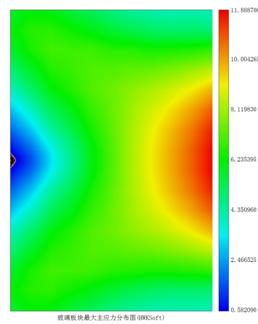

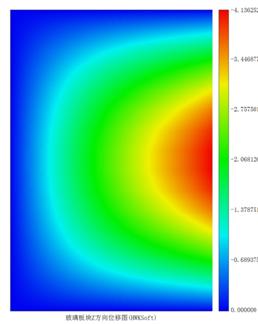

三边支撑玻璃板块最大主应力分布图(HWKSoft)三边支撑挠度

8.   提供组合截面设计模式(钢铝组合型材),最大限度的节约工程材料用量。

9.   采用属性框方式,参数修改方便快捷。所以参数的修改都会立即反应到计算书中,保证所见即所得。

10.  提供强大的立柱计算模式选项,可以自定义立柱计算模型(多跨、套筒、铰接等),可以自由定义均布/集中荷载作用模式。可以单独增加指定荷载或将指定跨荷载放大一定倍数。可以指定需要效核的支座和连接。可以指定钢铝组合模式断面。

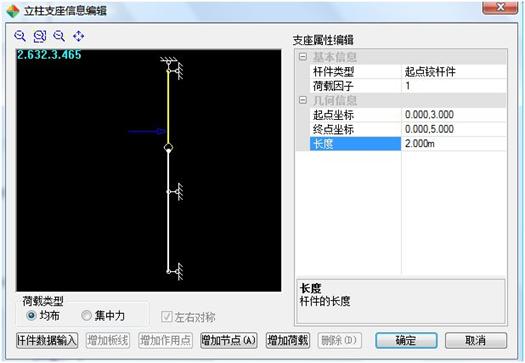

立柱计算模型对话框单独增加集中荷载的立柱受力简图

11.  提供强大的横梁计算功能,提供的计算模式包括:风荷载和重力荷载都为均布荷载模式、风荷载和重力荷载都为集中荷载模式、风荷载为均布荷载,重力荷载为集中力模式、风荷载为三角形荷载重力荷载为均布荷载模式、风荷载为集中力重力荷载为均布荷载模式,同样横梁也可以自定义计算模型为多跨、套筒、铰接等。

12.  提供多样的百叶计算功能。包括竖向百叶、横向百叶以及顶部百叶强度分析和连接计算。

13.  提供自定义幕墙节点/门窗节点/其他墙体节点/玻璃节点等的热工有限元分析。材料完全自定义,所有控制参数均可以自由设定,可用于提供实际工程条件(需要设定实际的边界条件)的热工分析和定型产品的评价。

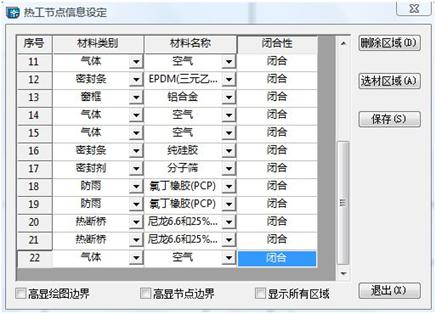

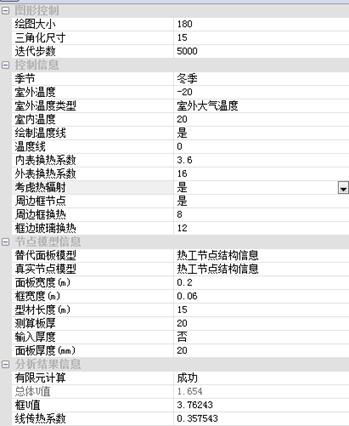

热工节点材料区域设置对话框

热流分布图

14.  提供玻璃光学特性分析功能玻璃光学特性分析可以完成中国玻璃工业玻璃数据库中提供的各厂家玻璃以及其进行组合得到的玻璃体系的光学特性分析。具体而言,包括:玻璃体系的冬季U值计算,夏季遮阳系数SC计算,可见光透射率计算,太阳光总透射比计算,相对增热量计算等,输出内容包括:冬季计算条件下的各空腔对流换热系数和辐射换热系数以及综合换热系数,每层玻璃的相关光学特性,填充气体的综合导热系数,各类计算条件下的玻璃体系温度分布,以及太阳光直射条件下的整体玻璃各波段直接透射比和直接反射比图等。为玻璃的节能分析提供强力保证。

15.  线材优化,玻璃优化所见即所得,优化利用率高,可控性强。(通过价格控制优化过程,提供板块方向控制,边距控制,料缝控制,误差控制等以及可以通过价格参数控制达到充分利用库中材料的目的)。

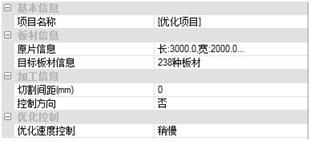

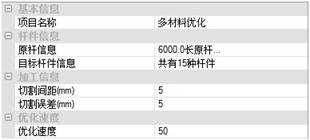

线材优化基本属性板材优化基本属性

16.  幕墙工程数据文件可以保存,已备以后使用参照。所以升级版本都兼容打开以前的版本。保证以后任何时候打开都看到一样的计算结果。

17.  计算书输出格式可以由用户定义,现有格式美观,输出文本直接为word所接受,无需再次调整。提供多种输出模式:可以简单输出/完整输出。可以控制输出的计算条目的数量。多个计算点可以采用逐个输出方式也可以选择合并输出方式。

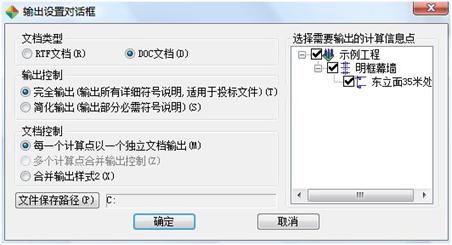

计算书输出设置对话框

18.  自动配置CAD系统,自动装载文件以及菜单,极大的方便用户的使用。

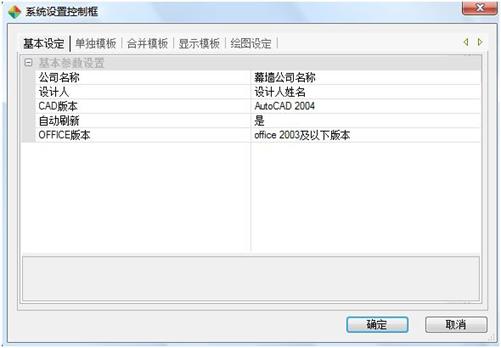

系统设置对话框

19.  图库功能完备,通过拖拽可以重新组织图库的目录结构。提供独立的图库管理工具。

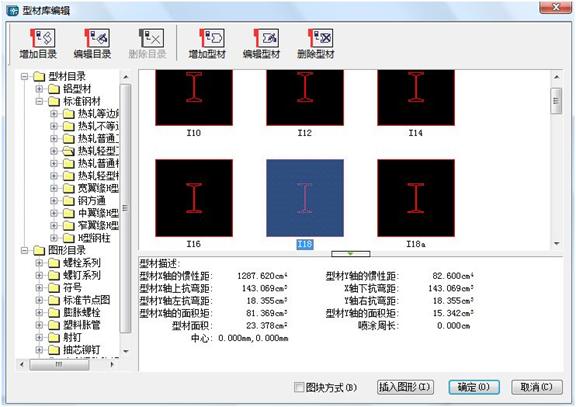

型材库管理

20.  按照标准画法绘制各种标准钢材,作为型材直接使用;型材库包含多个铝材厂家的型材以及标准节点,方便幕墙设计人员使用。

21.  惯性矩计算简单快捷,计算结果正确无误。

22.  支持ACAD2000~2015,满足用户的多种需求。

23.  提供高级打印功能,通过参数控制达到一次打印多张图的目的,真正减轻设计人员的重复性劳动。

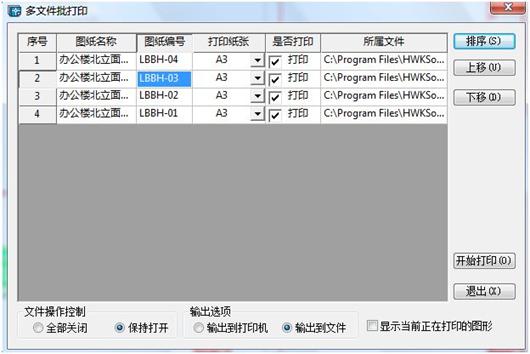

多文件快速打印

24.  提供方便快捷的型材检查,设计人员选择需要检查闭合性的型材实体并设置检查精度,系统自动进行闭合检查,对符合检查精度的点进行自动清理,对重复的线条进行重合清理,提供最大限度的方便易用性。

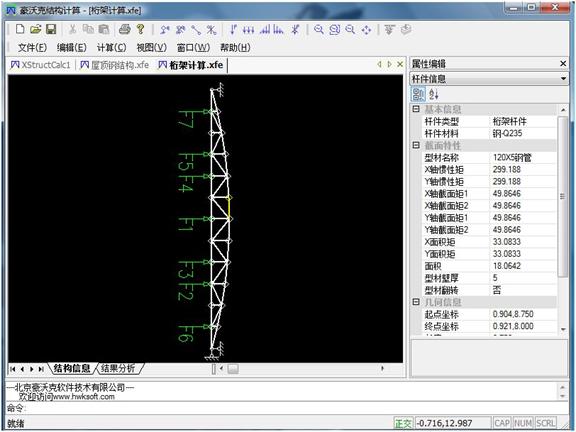

25.  提供方便快捷的结构计算功能(XStructCalc.exe),设计人员可以自定义任何二维平面结构(框架、桁架、连续梁、雨篷结构等)以及荷载,进行荷载计算和强度校核。可以在CAD中绘制结构图模型,并检查,导入到XStrCal中进行计算。CAD中提供相应的交点断开等相关命令。可以输出结构的弯矩图、剪力图、轴力图、位移图、应力图等。

豪沃克结构计算



六、 系统需求

为保证软件快速而正确的运行,请确保您的机器达到以下配置要求:

 操作系统:Windows XPWindows Vista®Windows 2003Windows7/8/10(32位以及64位版本)以及更高

 最低内存:256兆;推荐内存配置:512/1G

 中央处理器:Pentium1.6G

 系统文件夹里要有100MB的剩余空间

 AutoCAD版本:AutoCAD2007~AutoCAD2017 国产中望CAD

 Word版本:MS Office2000或以上版本

 TCP/IP 协议或IPX协议,如果在网络上安装XWall,则必须在运行机器上安IPX协议

如果您的机器配置达不到要求,请更新硬件配置以达到最好的使用效果。
